阀门执行器直流电机NIPPON GEAR日本齿轮的操作使用

阀门执行器直流电机NIPPON GEAR日本齿轮的操作使用

概述

有经过验证的执行器可以在停电时工作：使用直流电机或空气电机。

直流电机执行器长期以来在发电厂以及水务和污水系统中拥有良好的良好表现，例如紧急关闭阀。

关于直流电机要求的注意点

1. 与气门特性相匹配的高起动扭矩特性

2.能够直接启动的电机，无需通用直流电机启动所需的限电流电阻和开关电路，简化电路。

直流电机的规格

1. 激励方式：自激式/和谐多组式

2. 电源：100V、110V、115V、200V、230V、250V（可选）

3. 尺寸（输出：基于启动扭矩）：#2、#5、#7.5、#10、#15、#25、#40、#60、#80、#100、#150、#200

4. 运行时间（短时间额定）：40%负载（中等负载）#2~ #25：7.5分钟 #40~ #200：2分钟

5. 刹车（可选）

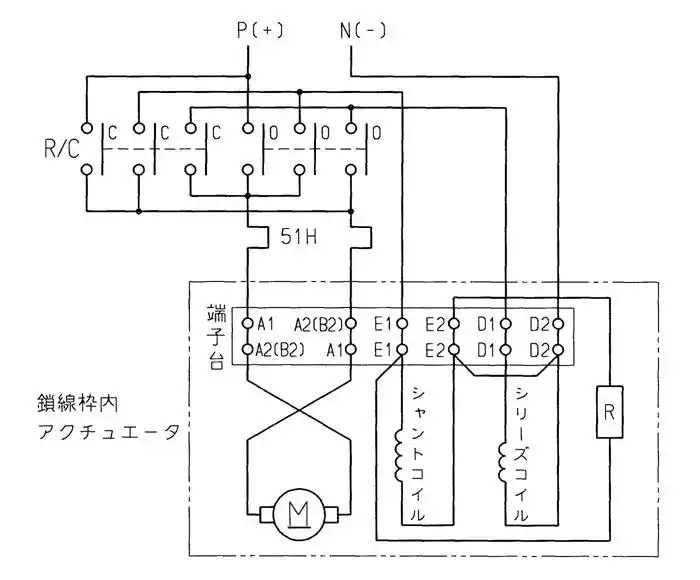

直流电机连接图

符号解释

R/C：可逆电磁开关

51H：热继电器加热器

R：放电电阻

（注1） 禁止外部接线至E2端子。

（注2）R表示放电阻抗。

（注3）对于电机尺寸#7.5及以上（更换），端子符号A2为B2。
